СТАЛЬНЫЕ СТОЕЧНО-РИГЕЛЬНЫЕ ФАСАДНЫЕ СИСТЕМЫ

StahlGlas R50, R60, R80, R100

НАЗНАЧЕНИЕ

Благодаря высоким прочностным характеристикам стальные стоечно-ригельные фасадные системы ШТАЛЬГЛАС применяются для устройства ограждающих светопрозрачных классических и структурных фасадных конструкций разной степени сложности с применением стеклопакетов весом более 1500кг. и габаритными размерами более 1500х6000мм. при высоте проема до 20 метров и более без устройства промежуточных креплений, в случаях когда жесткость классических алюминиевых систем недостаточна. В дополнении к этому возможно применение профилей системы ШТАЛЬГЛАС для устройства противопожарных конструкций.

Размеры стеклопакетов – более 1500х6000мм.
Вес стеклопакетов – более 1500кг.
Высота проема без устройства промежуточных креплений – до 20 метров и более

ЭЛЕМЕНТЫ СИСТЕМЫ

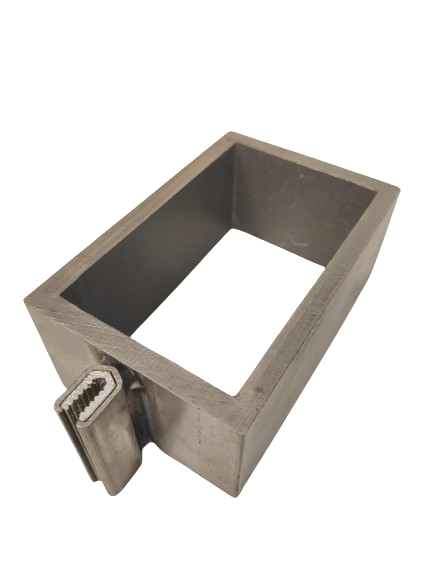

Сборочные элементы системы изготовлены из сварных архитектурных профилей ШТАЛЬГЛАС приварной системы крепления стеклопакетов из нержавеющей стали, набора уплотнительных прокладок на основе этиленпропиленовых каучуков (EPDM) и уплотнителей фальца стеклопакета из вспененных материалов производства компании RAICO.

ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ ШТАЛЬГЛАС:

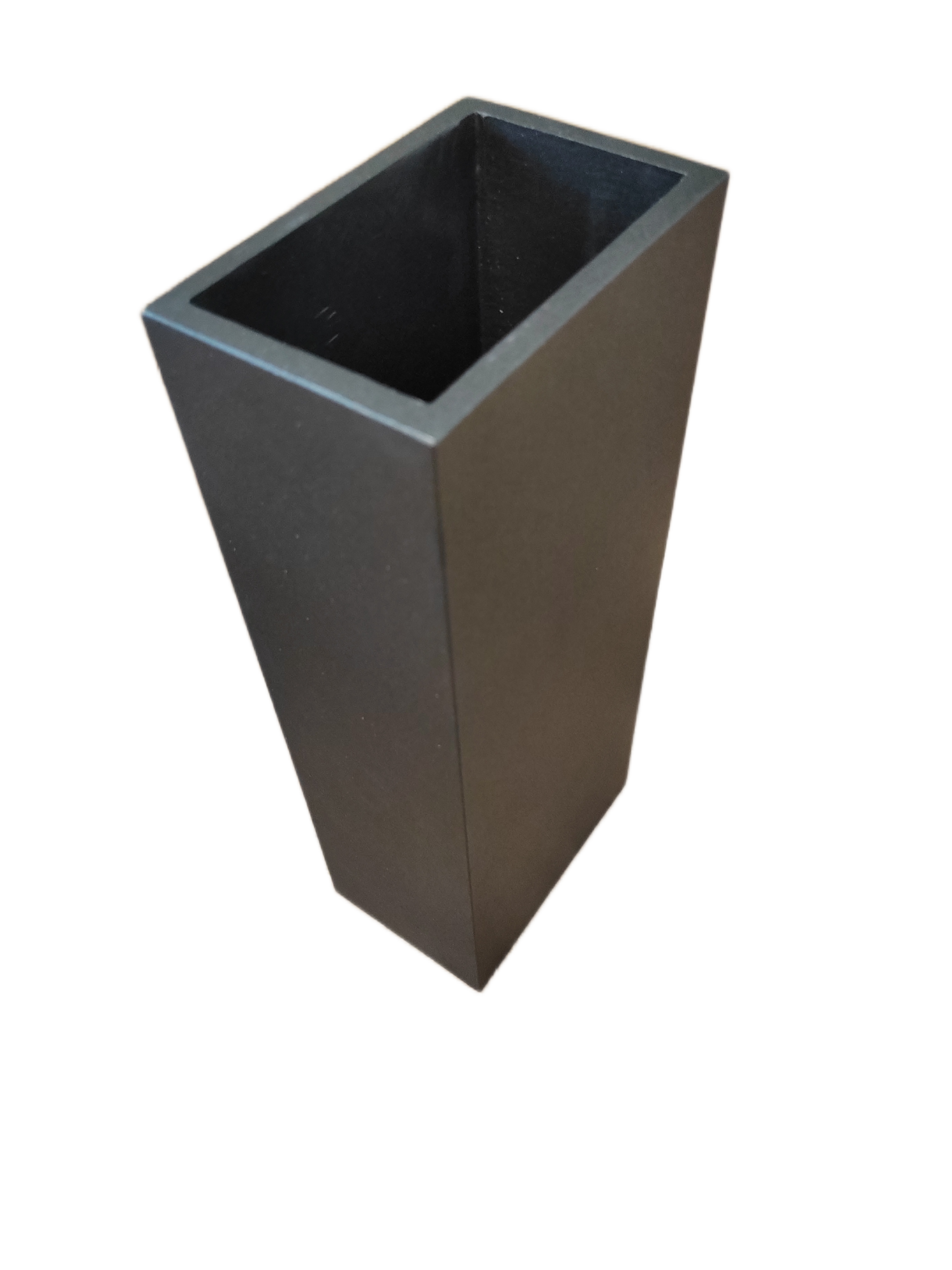

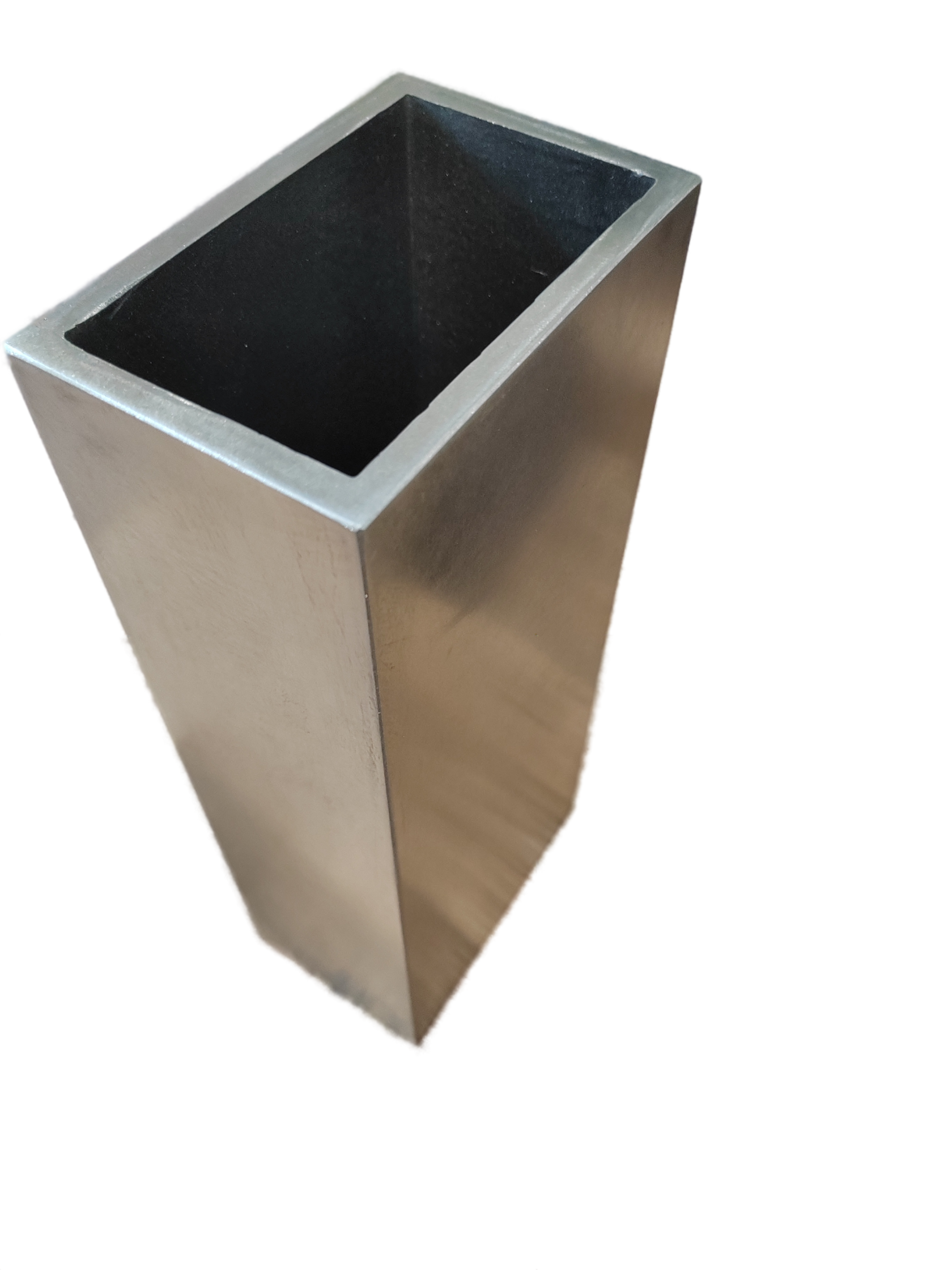

Стальные архитектурные профили ШТАЛЬГЛАС представляют из себя сварную конструкцию с последующей шлифовкой наружных плоскостей.

Серийно выпускаемые размеры сечений профилей ШТАЛЬГЛАС приведены в таблице:

Стоечно-ригельные системы ШтальГлас позволяют реализовать такие типы фасадов как:

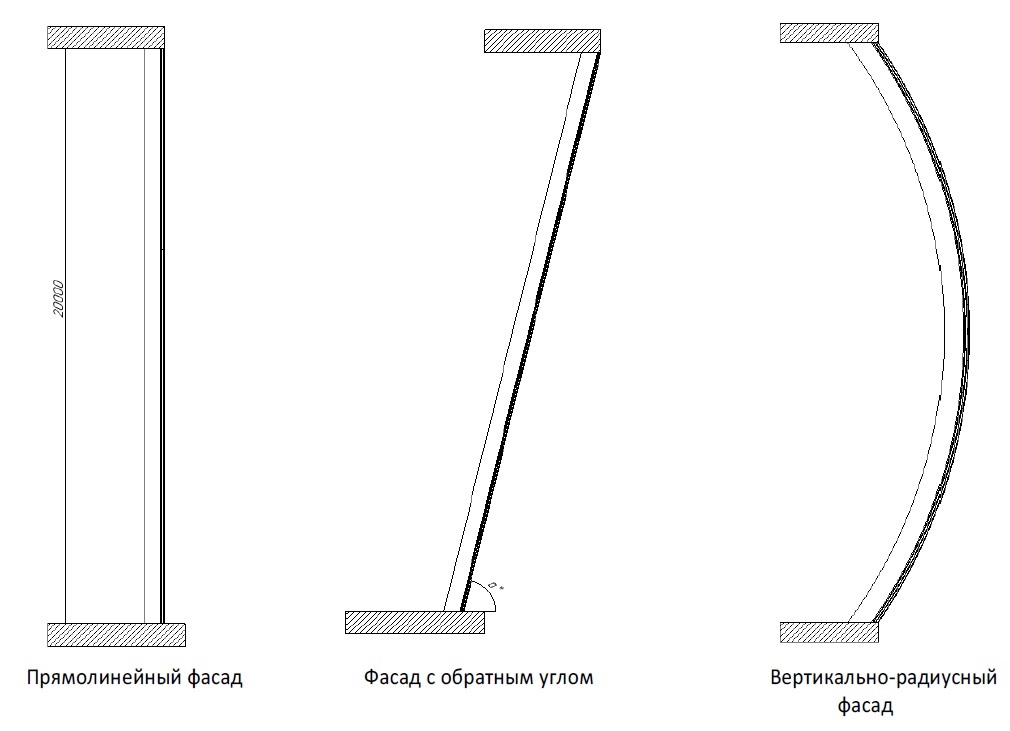

Прямолинейные фасады с высотой проема до 20-ти метров без промежуточных креплений.
Прямолинейные фасады с обратным углом наклона.
Вертикально-радиусные фасады.

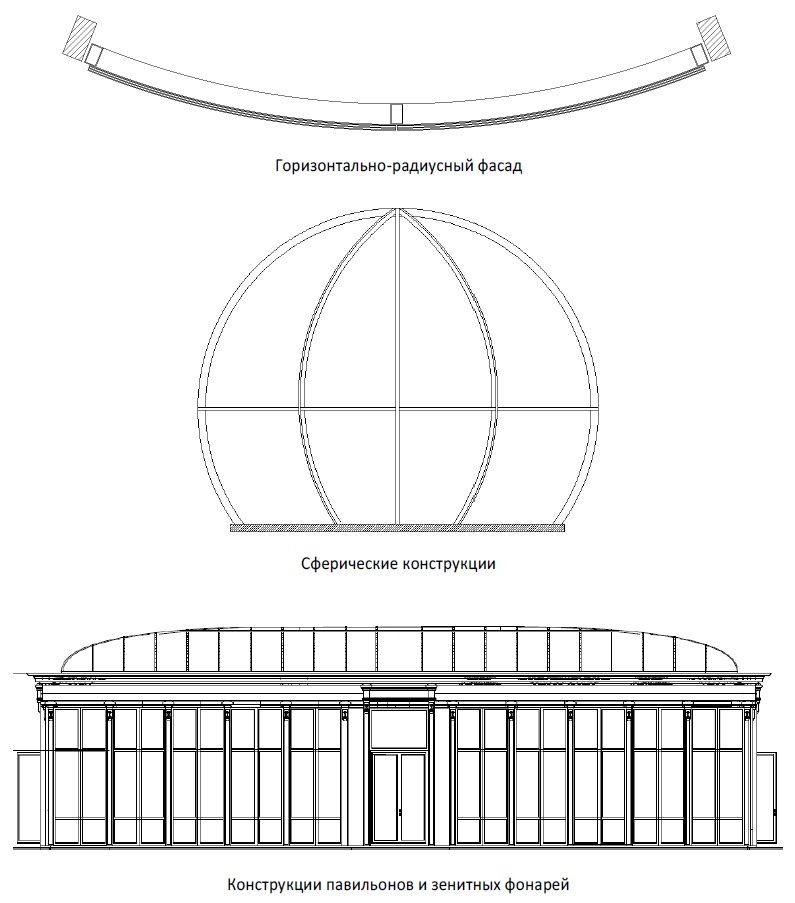

Горизонтально-радиусные фасады.
Кровельные конструкции и зенитные фонари.

StahlGlas R50	StahlGlas R60	StahlGlas R80	StahlGlas R100
Видимая ширина профиля 50мм	Видимая ширина профиля 60мм	Видимая ширина профиля 80мм	Видимая ширина профиля 100мм
50х100х5 50х120х6 50х140х6 50х160х6 50х180х8	60х120х6 60х140х6 60х160х6 60х180х8 60х200х8	80х120х8 80х120х10 80х160х6 80х160х10 80х180х8 80х200х8 80х250х8 80х300х8	100х250х8 100х300х8

В индивидуальном порядке возможно изготовление авторских профилей индивидуальных сечений.

Основные характеристики:

Максимальная длина хлыста – до 20 м.п.
Фаски наружных углов: не более 0,3х45°.
Шероховатость наружных поверхностей – Rz20.
Предельные отклонения поперечных размеров сечения: 0,85 мм.
Погнутость при длине L: не более 0,001L.
Винтообразность при длине L: не более 0,001L.
Окраска по шкалам RAL и NCS.
Возможность отделки наружных поверхностей нержавеющей сталью, медью, латунью, сталью Cor-Ten.
Нанесение противопожарных составов.

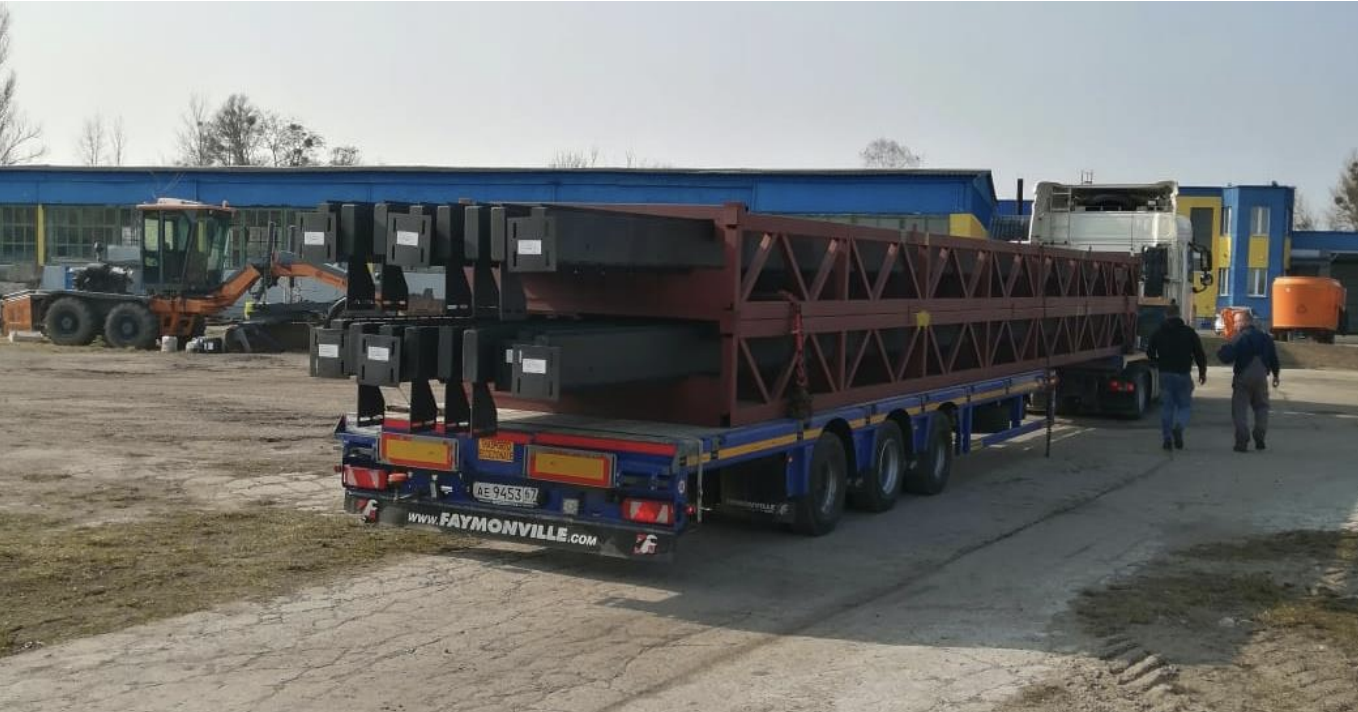

ТРАНСПОРТИРОВКА КОНСТРУКЦИЙ К МЕСТУ МОНТАЖА:

Поставка конструкций к месту проведения строительно-монтажных работ осуществляется автомобильным транспортом в специализированной транспортной таре, исключающей возможность деформаций при транспортировке, позволяющей минимизировать временные затраты на поргрузо-разгрузочные работы и организовать удобное безопасное складирование конструкций на строительной площадке.

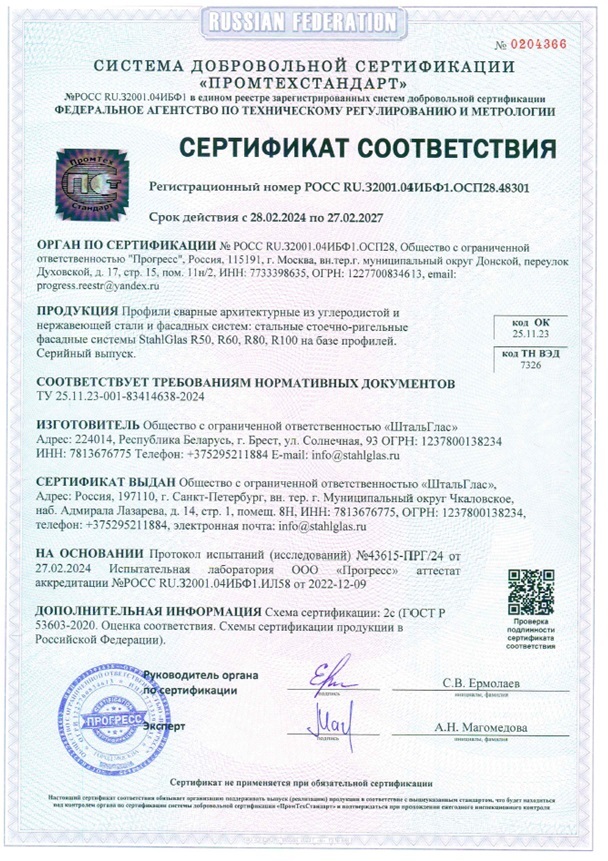

Сертификация:

Системные решения, представленные нашей компанией являются сертифицированными, их характеристики подтверждены путем проведения соответствующих испытаний.

Проектные работы и прочностной анализ конструкций:

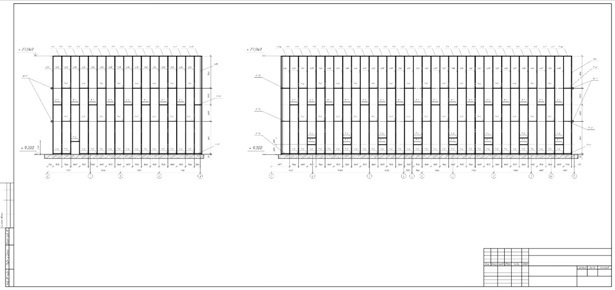

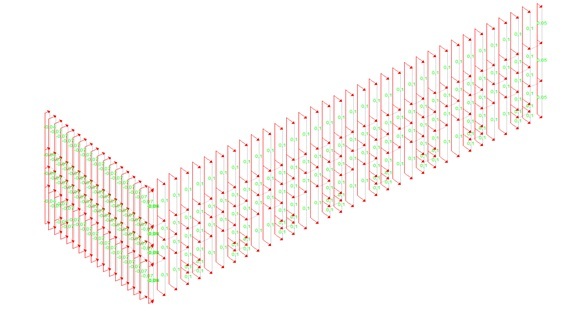

Инженеры компании ООО «ШтальГлас» выполняют полный комплекс работ по разработке проектной и рабочей документации с проведением прочностного анализа в расчетном программном комплексе ScadOffice.

Мы выполняем совместную проработку решений и узлов конструкций, связанных с зоной
ответственности сторонних организаций. Прорабатываем узлы крепления и опирания на
элементы существующего основания.
